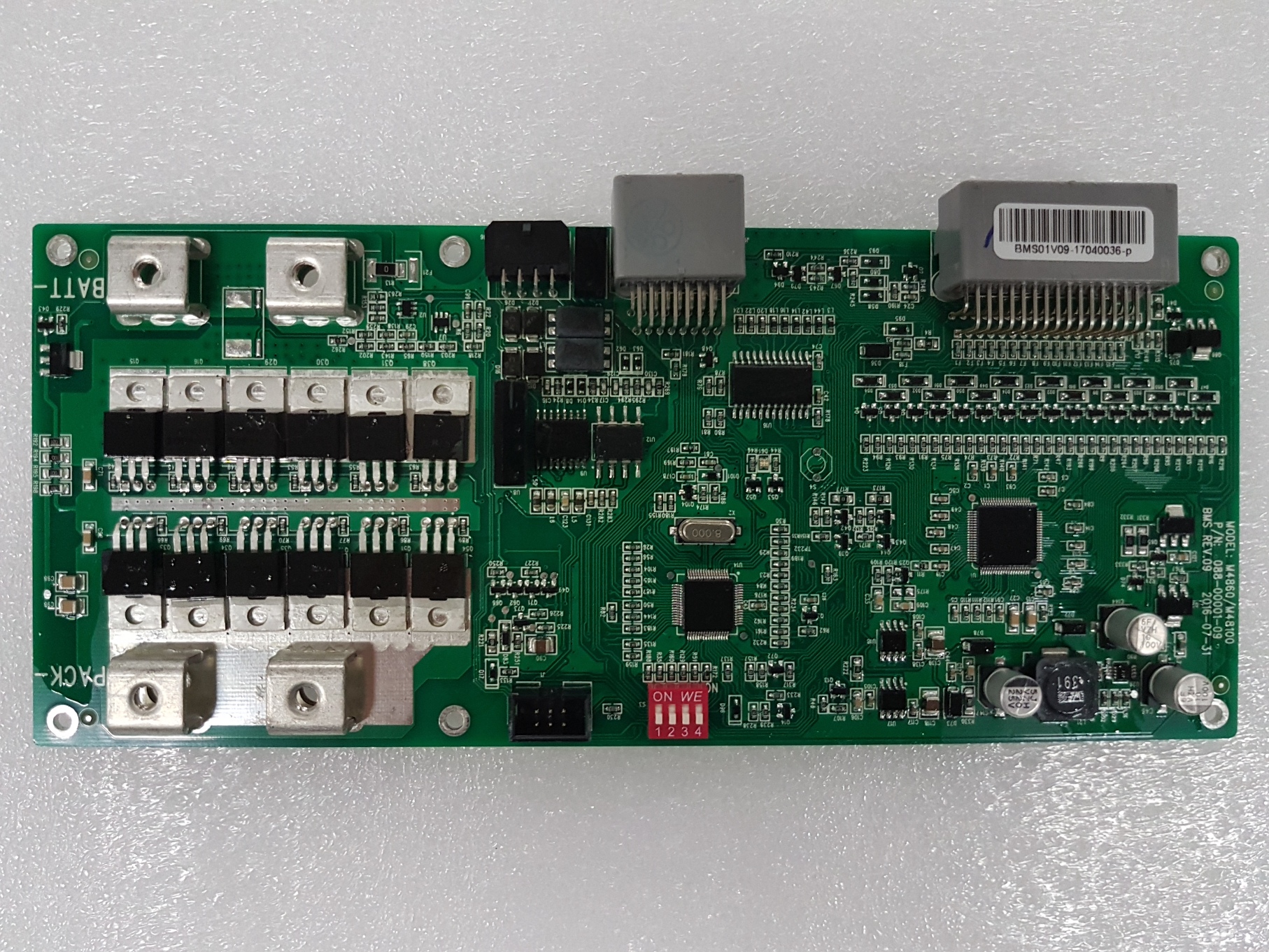

BMS/battery management system/ balancér je standardní a nedílnou součástí každé LiFePO4 baterie. Balancér vyrovnává energii uloženou ve 192 sério/paralelně spojených článcích. V každé baterii je 12 paralelních větví po 16ti článcích. Balancér je mimo balancování článků velmi důležitá záchrana proti nevratnému poškození baterie. Jestliže BMS registruje hloubku vybití 90% DOD ihned odpojuje veškerou dodávku energie z baterií.
V bateriích se používají články prismatické nebo cylindrické /válečky/ články, které jsou velmi spolehlivé a odolné. Prismatické sáčky jsou náchylné k nafouknutí během nabíjení i vybíjení. Nafouknutí jednoho článku způsobuje řetězovou reakci jejíž důsledkem je nefunkční celá baterie. Prismatické s pevným pláštěm tyto jsou základem námi nabízených baterií jsou velmi odolné proti nafouknutí stejně jako válečkové články. Baterie z prismatických článků s pevným pláštěm a válečkových článků zabírají méně prostoru a jsou levnější než baterie z prismatických sáčků.
V bateriích se používají dvě topologie BMS/balancérů. POZOR: omezujícím faktorem při nabíjení jsou slabší články(viz.výhody válečkových článků).
Pasivní balancér jen průběhu nabíjení(nikoliv vybíjení) hlídá napětí nejvíce nabitého článku a ten vybíjí do zátěže tak dlouho a opakovaně až jsou všechny články napěťově shodné. Avšak napětí článku je velmi špatný indikátor(obzvláště u Li baterií!) stavu nabití (SOC). Pasivní balancování není efektivní - nadbytečná energie se mění v teplo na zátěži(baterie má aktivní chlazení/ventilátor).
Aktivní balancování (běžně v bateriích 14 let) je řízeno procesorem během nabíjení i vybíjení. Monitorován je každý článek - špatný je vyřazen. Energie je aktivně mezi články transportována z jednoho nabitého článku do celé baterie nebo z celé baterie do jednoho méně nabitého článku. Přenos energie bude mezi články sousedícími nebo články v jedné sériové větvi a nebo v článcích mezi větvemi. Dochází ke zkrácení nabití baterie, prodloužení její životnosti a prodloužení doby provozu celého systému! Baterie ve STORION jsou vabaveny aktivními BMS.
V záručních podmínkách není uvedeno časové omezení rozšíření systému STORION o další baterie. Další bateri lze přidat do STORION kdykoliv.
BMS komunikuje interně(články v baterii) a externě(EMS/energy management system více zde / celého systému) po rychlé CAN sběrnici.
BMS hlídá
napětí
proud
teplotu
nabíjení / SOC
vybíjení / DOD
kondici baterie/ SOH
BMS propočítává/řídí
nabíjecí a vybíjecí napětí
nabíjecí a vybíjecí proud
vnitřní impedanci článků
celkovou uloženou energii
celkovou dodanou energii
celkovou
dobu provozu
BMS omezí
špičky z indukčních spotřebičů
nadměrné vybíjení
přehřátí a podchlazení
přepětí během nabíjení
podpětí během vybíjení
přebití článků baterie mimo povolené provozní napětí
BMS komunikuje
s EMS systému přes rychlou CAN sběrnici
